Mazak

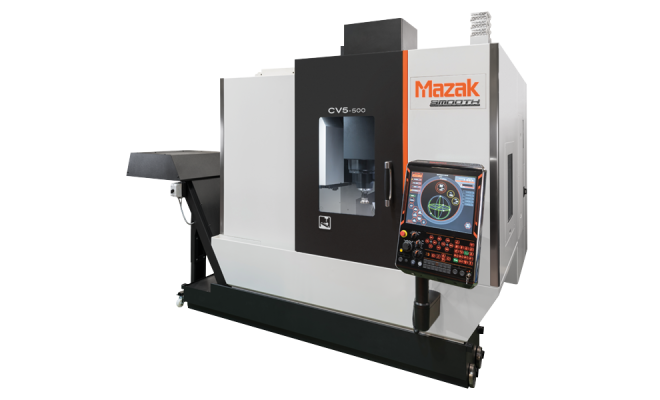

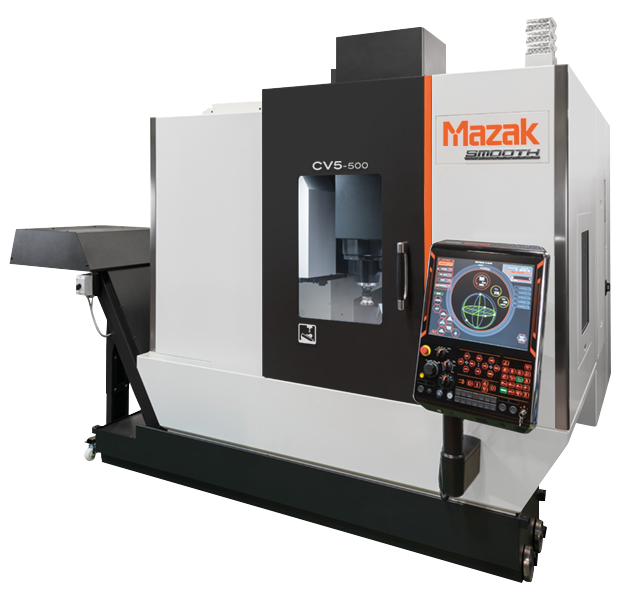

CV5-500




Vertikales 5-Achsen-Bearbeitungszentrum in Portalbauweise mit zapfengelagertem Tisch garantiert hohe Verwindungssteifigkeit und hochpräzise Bearbeitung.

CV5-500 Präzisionsbearbeitungszentrum mit 5-Achsen-Simultansteuerung.

Ausgelegt für hohe Bearbeitungsgeschwindigkeit und -präzision sowie einfache Bedienung, setzt die CV5-500 neue Maßstäbe auf dem Gebiet der 5-Achsen-Bearbeitung mit ausgezeichneter Wertschöpfung.

  • Zapfengelagerter Tisch mit jeweils einem Laufrollengetriebe an B- und C-Achse sowie Linearrollenführungen an X-, Y- und Z-Achse.
  • Verwindungssteife 12.000-min-1-Spindel mit 18,5 kW/119,4 Nm (10% ED) serienmäßig und hochtourige 18.000-min-1-Spindel als Option.
  • Magazin für 30 Werkzeuge mit superschnellem ATC (1,3 Sekunden Werkzeugwechselzeit)
  • Minimaler Platzbedarf mit seitlich angeordnetem Späneförderer
  • Auf hohe Leistung ausgelegte MAZATROL SmoothX CNC-Steuerung erbringt außergewöhnliche Ergebnisse bei der 5-Achsen-Bearbeitung.



Technische Daten der Maschine



Kapazität Max. Drehdurchmesser 500 mm
  Maximale Werkstückhöhe 320 mm
  X-Achsen Hub 730 mm
  Y-Achsen Hub 450 mm
  Z-Achsen Hub 470 mm
  Schwenkbereich C- Achse 360°

Hauptspindel Max. Drehzahl 12,000 min-¹
  Hauptmotor (AC inverter Motor) 40% ED 11.0 kW

Vorschubwerte Eilgang (X) 36 m/min
  Eilgang (Y) 36 m/min
  Eilgang (C) 30 min-¹

Automatischer Werkzeugwechsler Anzahl Werkzeugplätze 30
  Werkzeugspeicher (Option) 48
  Werkzeugaufnahme Steilkegel
