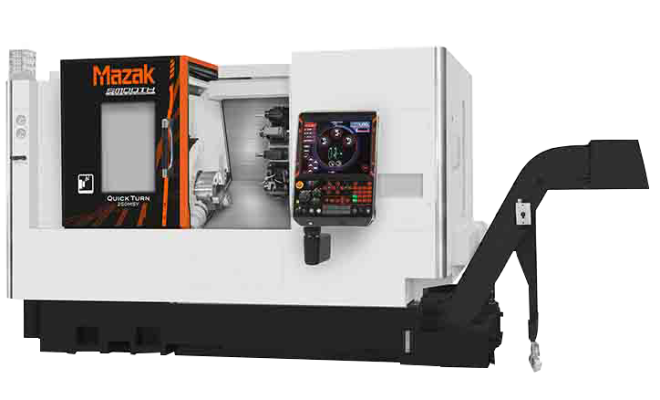

STANDARDSPEZIFIKATION, techn. Daten

Eigenschaften

Futterdurchmesser Hauptspindel: 10 "
Max. Schwingdurchmesser: 695 mm
Standardbearbeitungsdurchmesser: 276 mm
Max. Drehdurchmesser: 380 mm
Max. Stangendurchmesser Hauptspindel: 80 mm
Max. Werkstückgewicht Futterbearbeitung Hauptspindel: 450 kg
Max. Werkstückgewicht Wellenbearbeitung Hauptspindel: 500 kg

Hauptspindel

Max. Drehzahl: 4,000 min-¹
Max. Spindeldurchlass: 91 mm
Nennleistung (30 Min. Betrieb): 26.0 kW
Drehmoment (max.): 465.0 Nm

Werkzeugrevolver

Anzahl Werkzeugplätze: 12 (alle Plätze angetrieben)
Max. Frässpindeldrehzahl: 5,000 min-¹
Max. Frässpindel-Drehmoment: 47 Nm

Reitstock

Aufnahme: MK4 (integrierte Spitze)
Reitstocksteuerung: 1,075 mm

Vorschubachsen:

Eilgang X-Achse (max.):30 m/min
Eilgang Y-Achse (max.): 21 m/min
Eilgang Z-Achse (max.): 33 m/min
Beschleunigungszeit auf max. Eilgang (X-Achse): 85 m/s
Beschleunigungszeit auf max. Eilgang (Y-Achse): 85 m/s
Beschleunigungszeit auf max. Eilgang (Z-Achse): 130 m/s
X-Achse: 234 mm
Y-Achse: 100 mm
Z-Achse: 1,090 mm

Abmessungen

Höhe Spindelmitte: 1,020 mm
Länge: 3,610 mm
Breite: 1,995 mm
Höhe: 1,857 mm
Gewicht: 6,550 kg

SONDEROPTIONEN

• Vorbereitung Ölnebelabsaugung
• Bohrzyklus mit drehmomentabhängigem Spanbruch: Bei Erreichen des in den Werkzeugdaten angegebenen Drehmoments findet der Spanbruch statt. Dies ist oft bei tiefen Bohrungen der Fall, wenn sich die Spankammern mit Spänen vollsetzen, d.h., es wird nur dann entspant, wenn notwendig.
• Gewinde-Nachschneid-Funktion: Mit dieser Funktion kann der Startpunkt eines Gewindes ermittelt und so nachgeschnitten werden, auch wenn das Werkstück zuerst aus dem Spannfutter entfernt und dann wieder eingespannt wird.
• Zylindrische Interpolation
• Produktionspaket (Crowther): Vorbereitung für Stangenvorschub, Automatischer Teilefänger, Hochleistungskühlmittelsystem 15 bar  Scharnierbandspäneförderer, seitlich (Crowther)
• Signalleuchte (3-farbige LED), rechteckig
• Satz Handbücher in Papierform. Die Handbücher auf CD entfallen damit.
• Zusätzlicher Satz Handbücher in elektronischer Form auf CD
• Gravierfunktion: Die bearbeitete Oberfläche kann durch Zerspanung mit einer beliebigen Zeichenkette beschriftet werden.  Mit Hilfe einer anderen Funktion (Wegbedingung) oder der Spezialcodes kann jeweils die Beschriftung unterschiedlicher Typen der Oberfläche ausgeführt oder der Beschriftung laufende Informationen (über Teilezählung, Datum und Uhrzeit usw.) hinzugefügt werden.
